플래퍼 노즐 시스템 이란 무엇입니까?
편집 직원에 의해
매우 중요한 신호 변환은 압력에서 기계적 동작으로, 그 반대의 경우도 마찬가지입니다. 이 변환은 플래퍼 노즐 시스템 (배플 / 노즐 시스템이라고도 함)에 의해 제공 될 수 있습니다.
플래퍼 노즐 시스템

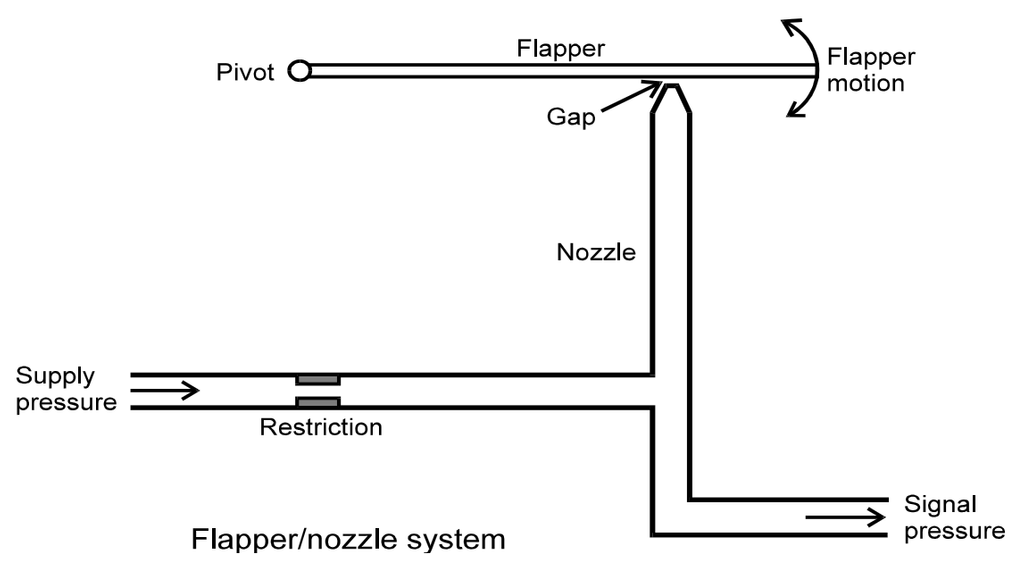

이 장치의 다이어그램은 아래의 Fig.I에 나와 있습니다.
조절된 압력 공급(보통 20psig)은 제한을 통해 공기 공급원을 제공합니다. 노즐은 노즐과 플래퍼 사이에 간격이 존재하는 끝에서 열려 있으며이 영역에서 공기가 빠져 나옵니다.
플래퍼가 아래로 이동하여 노즐 개구부를 닫아 공기가 누출되지 않도록 하면 신호 압력이 공급 압력으로 상승합니다.
플래퍼가 멀어지면 누출되는 공기의 누출로 인해 신호 압력이 떨어집니다. 마지막으로, 플래퍼가 멀리 떨어져 있을 때, 압력은 노즐을 통한 최대 누출에 의해 결정된 어떤 값에서 안정화될 것이다.

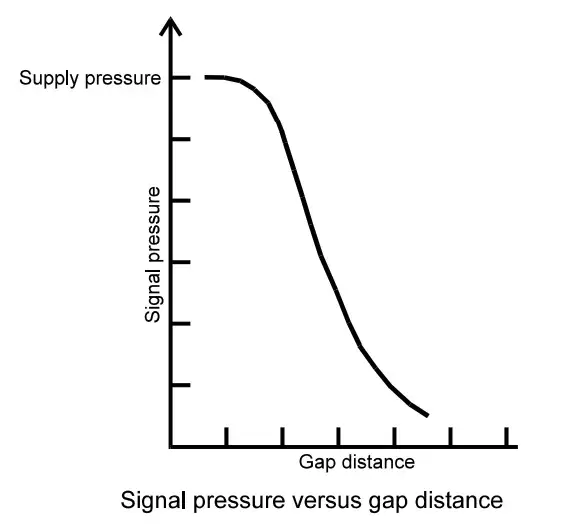

그림 II는 신호 압력과 갭 거리 사이의 관계를 보여준다. 중앙 지역의 큰 감도에 주목하십시오. 노즐 / 플래퍼는 라인의 기울기가 가장 큰 중앙 영역에서 작동하도록 설계되었습니다.
이 영역에서, 응답은 플래퍼의 매우 작은 움직임이 압력의 순서만큼 압력을 변화시킬 수 있도록 할 것이다.
메모:
- 전자석 및 지원 스프링을 추가함으로써, 우리는 이 시스템을 전류 대 압력 변환기(I/P 컨버터)로 사용합니다.
- LVDT 어셈블리 및 지원 스프링을 추가함으로써, 당사는 이 시스템을 전류 변환기에 대한 압력으로 사용합니다. (P / I 변환기).
우리는 I / P 변환기와 P / I 변환기에 대해 별도의 주제로 자세히 논의 할 것이며, 아래에서 확인하십시오.
또한 읽기 :
참고 문헌 : 정점 혁신
